Ю. Егоров. Переносная печь с «автоматическим» отоплением

www.ves-art.ru

Конструкции - Снаряжение

Ю. Егоров. Переносная печь с «автоматическим» отоплением

Обычно небольшая по весу и по размерам палаточная печь в лыжном походе столь сильно влияет на все лагерное хозяйство, быт, состав работ и распределение стояночного времени, что почти каждая группа использует, а в большинстве случаев и изготавливает эту печь по-своему.

Вариант, о котором идет здесь речь, необычен тем, что печь снабдили "автоматическим" питанием. Как и за всякое дополнительное удобство, за это приходится платить - в данном случае увеличением веса и объема печки, к которой присоединяется закрытый питательный бункер, и более тщательной подготовкой дров.

Тем не менее, предлагаемая конструкция интересна. Группам, согласным на издержки ради комфорта, простая идея Ю. Егорова, обеспечивающая эффективный отдых для всех обитателей палатки и к тому же позволяющая обойтись легкими спальными мешками, должна понравиться.

Хороша печь в зимнем походе! Лежишь в теплой палатке после трудового дня на пуховом спальнике и подстилке из пенополиэтилена, сбрасываешь с себя "холодовую усталость". А под крышей палатки на протянутых веревках сушатся носки, стельки, бахилы, связки лыжных ботинок. К утру, к вы, ходу на маршрут, все они будут сухими. Правда, в моменты температурных пиков ощущаются неприятные шлепки - это плавятся пластмассовые прищепки под потолком, и вещи падают на тебя. Так и пожар устроить недолго. Да и дров на ночь не напасешься. К сожалению, ночью все хотят спать и добровольцев дежурить у печи не находится.

Мы вышли из подобного положения следующим образом. Соорудили герметичный бункер, как у газогенераторного автомобиля. Топлива (дров) в нем хватает на 3-4 часа непрерывного горения. Вместе с тем конструкция получилась достаточно легкой: вес самой печи - 0,7 кг, бункера - 0,4 кг, дымовых труб - 1,1 кг. Материал бункера и труб - нержавеющая сталь толщиной 0,12 мм. Трубы состоят из семи свободно вдвигаемых друг в друга колен длиной по 390 мм и диаметром от 98 до 106 мм. От расстыковки их предохраняет система петель и проволочных связок. В палатке они располагаются наклонно.

Бункер состоит из двух раздвижных колен длиной по 50 см, при переноске он служит контейнером для труб, а при ночном отоплении вставляется в отверстие первой конфорки. Между нижним краем бункера и решеткой поддувала должен быть зазор 15 мм. Для этого к нижнему краю бункера приварена крестообразная опора из нержавеющей стали толщиной 1,2 мм. Нижняя часть бункера на длине 200 мм усилена более толстым материалом (0,3 мм), так как при высокой температуре здесь возможна деформация его стенок. Сверху бункер закрывается конусной крышкой.

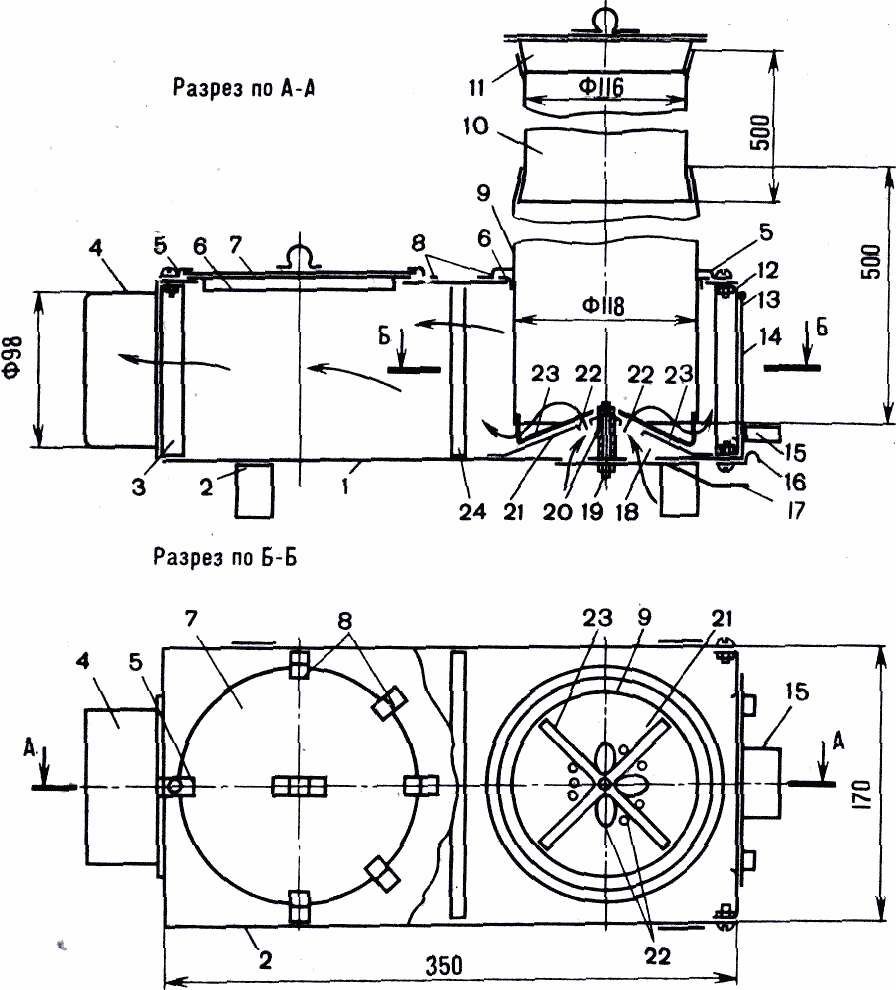

Конструкция печи показана на рис. 1. Корпусом ее служит консервная банка из-под ветчины, в которой проделаны два отверстия для конфорок, закрываемых съемными крышками. Края отверстий усилены нержавеющей сталью. Передняя стенка печи съемная, на винтах. Решетка поддувала - гладкий конус из нержавеющей стали, толщиной 0,5 мм, с отверстиями у центра для прохода воздуха. Зола, образующаяся на поддувале, скатывается вниз по наклону, чему помогает дутье в том же направлении. Отверстия в- днище корпуса для прохода воздуха перекрываются регулировочной заслонкой. Все неразъемные соединения выполнены точечной сваркой.

Печь испытывалась в походе по Хибинам и Ловозерским тундрам. Температура наружного воздуха по ночам держалась от -10 до -16°, внутри палатки - от +5 до +20°. Для снаряжения дровами бункер клался горизонтально, в него вводились бумажный пыж с кусочком ваты, пропитанной парафином, лучина и затем мелко нарубленные дрова длиной 130 мм, ровными подобранными охапками. Бункер вставлялся в печь и поджигался снизу. Вскоре после зажигания он наполняется дымом и горячими инертными газами, не поддерживающими горения. Горение, вначале интенсивное, происходит только около поддувала, затем оно ослабевает по мере накопления конденсата в бункере. Сгорая, дрова постепенно опускаются вниз. Среди ночи приходилось один раз вставать для повторной зарядки бункера, что занимало полчаса.

Обращали на себя внимание сухость и чистота воздуха в палатке, причем к утру ее не нужно было сушить на костре. Неприятность доставлял только сильный снегопад, что равноценно дождю на улице.

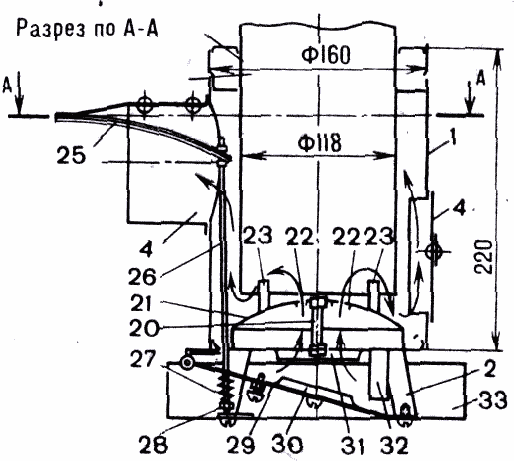

Можно улучшить стабильность горения и довести его длительность до 6 часов, применив терморегулятор (рис. 2). Корпус печи разъемный, из двух круглых консервных банок. В выходном патрубке установлена биметаллическая пластина размером 120 X 20 X 2 мм из ковара и нержавеющей стали, соединенных точечной сваркой. Через тягу, пружину и регулировочную гайку она поднимает рычаг с заслонкой, закрывающей поддувало. Рычаг в конце хода центрируется пластинчатой вилкой. Снизу детали терморегулятора защищены поддоном - тонкостенной дюралевой банкой. Регулятор периодически, каждые 3 минуты, открывает заслонку поддувала, позволяет печи разгореться, затем закрывает заслонку.


Переносная печь с автоматическим отоплением

Рис. 1

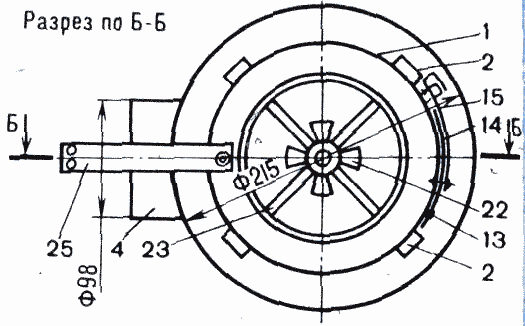

1 — корпус; 2 — ножки; 3 — задняя стенка; 4 — патрубок; 5 — запор; 6 - конфорка; 7 — крышка конфорки; 8 — скобы; 9 — нижнее колено бункера; 10 — верхнее колено бункера; 11 — крышка бункера; 12 — передняя стенка; 13 - петли; 14 — дверца; 15 — ручка; 16 — защелка; 17 — заслонка поддувала; 18 — отверстие днища; 19 — шпилька; 20 — втулка; 21 — решетка поддувала; 22 — отверстия решетки; 23 — опора бункера; 24 — усилитель корпуса;
